Airflow) K8S Pod 만들기_k8sPodOperator, helm





airflow 1.10 부터 적용되고, airflow 2.0에서 본격적으로 사용되는 KPO

자료가 없어서 2주간의 삽질기 ㅎㅎ

아 진짜 쫄깃 쫄깃하고, 안되서 도중에 argo를 파야하나 생각하고 휴..

요약

airflow는 airbnb에서 만든 파이프라인 관리 어플리케이션입니다.

현재 라인, 쏘카 등에서 사용하고 있습니다.

저는 네이티브 환경의 kubernetes에서 airflow를 사용했어요.



• kuberentesPodOperator 설정
  • KubeneresPodOperator : DAG
  • LOGGING : minIO, connection
  • GIT-SYNC : secret, ssh
  • Helm : values.yaml
    • KubeneresPodOperator
    • GIT-SYNC : secret, ssh
    • LOGGING

작동 방식에 대해서는 인터넷에 글들이 많은데, 실제 helm으로 작동하는 설정을 공유하는게 없어서 정리했어요

도움이 되었으면 좋겠습니다. ㅎ

---

KubeneresPodOperator : DAG

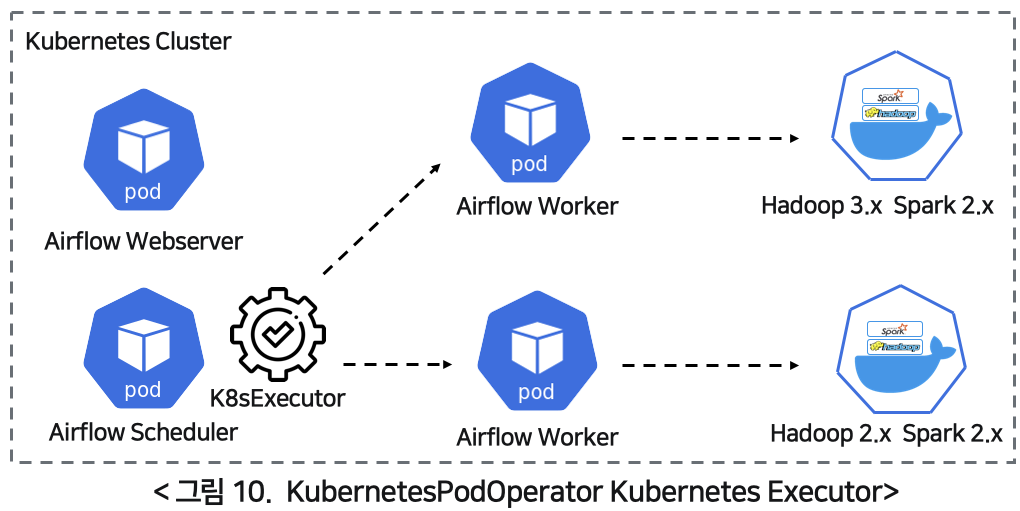

실제 동작하는 컨테이너를 실행하기 위해 worker pod를 임시로 만드는 구조

아래 그림에서는 hadoop3.x Spark2.x 라는 이미지를 실제로 실행하는데, 중간에 airflow worker가 임시로 만들어짐



helm values.yaml 예시

env 로 붙는 것은 airflow.cfg로 들어갑니다. AIRFLOW__ 뒤에 붙는 것들이 하나씩 계층이되는거죠

defaultAirflowRepository: priavate.repo/library/apache/airflow  (...) executor: "KubernetesExecutor" #LocalExecutor (...) env:   - name: "AIRFLOW__KUBERNETES__WORKER_CONTAINER_REPOSITORY"     value: "private.repo/library/apache/airflow"   - name: "AIRFLOW__KUBERNETES__WORKER_CONATINER_TAG"     value: "2.1.4"   - name: "AIRFLOW__KUBERNETES__RUN_AS_USER"     value: "50000"   - name: "AIRFLOW__KUBERNETES__DAGS_IN_IMAGE"     value: "True"

* 따옴표를 빼먹으면 이런식으로 소문자로 들어가요.

작동하는데는 크게 없는것 같은데 나중에 혹시 문제 생길 수도 있으니께 메모

- name: AIRFLOW__KUBERNETES__DAGS_IN_IMAGE   value: true

DAG 파일 예시

• spark 관련된 설정은 "--conf","spark.driver.host=localhost 이 가장 중요
  • 자세한 설명은 https://mightytedkim.tistory.com/37

from airflow import DAG from airflow import configuration as conf #etc from datetime import datetime, timedelta #operator from airflow.contrib.operators.kubernetes_pod_operator import KubernetesPodOperator default_args = { 'owner': 'airflow', 'start_date': datetime(2019, 1, 1)} dag = DAG('sample-spark-312-aws-readparquet-dag', schedule_interval='@once', default_args=default_args) ############################## k_2 = KubernetesPodOperator(     task_id='spark-312-aws-readparquet-task',     name='spark-312-aws-readparquet-name',     namespace='airflow-test',     image='private.repo/spark-3.1.2-util:1.0.1',  # 테스트로 만든 이미지     arguments=[ "/opt/spark/bin/spark-submit",                 "--master", "local",                 "--conf","spark.ui.enabled=false",                 "--conf","spark.driver.host=localhost", # 이거 안해주면 host가 pod 명을 따라가면서 에러가 발생(명명규칙 에러)                 "/app/main.py"],     in_cluster=True,     config_file=None,     is_delete_operator_pod=False,     get_logs=True,      dag=dag )

---

LOGGING : minIO, connection

클러스터를 구성하다보니, 로그를 로컬에 저장할 수 없었음. 그래서 log를 minio에 저장함

• 인터넷에 S3 저장하는 방법을 참고했음
• 로그는 airflow-webserver의 것을 저장
• 자세한 설명은 https://mightytedkim.tistory.com/38

1. helm values.yaml 예시

helm으로 연결

env:   - name: "AIRFLOW__CORE__REMOTE_LOGGING"     value: "True"   - name: "AIRFLOW__CORE__REMOTE_LOG_CONN_ID"     value: "MyS3Conn"   - name: "AIRFLOW__CORE__REMOTE_BASE_LOG_FOLDER"     value:  "s3://airflow-logs/temp"

2. ui에서 connection 생성

UI에서 connection을 만드는 작업. 테스트를 위해서 일단 extra 부분에 json으로 정보를 입력할 수 있어요

conn id : MyS3Conn conn Type : S3 (나머지는 공란) Extra :  {"host" : "http://1**.**.**.**:9000", "aws_access_key_id" : "<your_access_key>" , "aws_secret_access_key": "<your_secret_key>" }

3. bucket 생성

minIO나 ceph object storage나 상관 없어요.
두개 모두 s3가 호환이 되니까요

http://1**.**.**.**:9000/object-browser/airflow-logs

+ apache-airflow[s3] 설치

helm으로 설치하면 포함되어 있어요
하지만 python으로 설치하면 따로 pip 해줘야해요

$ pip install apache-airflow[s3] $ (base) test@airflow:~/airflow:]$ pip freeze | grep s3 s3transfer==0.5.0



---

GIT-SYNC : secret, ssh

DAG 파일을 scheduler/webserver/worker에 공유할 때 설정

(k8s에서는 실제 동작은 scheduler pod 안의 scheduler container에서 함)



helm values.yaml 예시

git ssh 연동할 때 UI에서 복사하면
git@1**.**.1**.**:tedkim/airflow-dags.git 이렇게 나올 텐데 : 이 아니라 / 에요.

# Git sync dags:   (...)   gitSync:     enabled: true #false     repo: ssh://git@1**.**.1**.**/tedkim/airflow-dags.git     branch: main      rev: HEAD     depth: 1     # the number of consecutive failures allowed before aborting     maxFailures: 0     # subpath within the repo where dags are located     # should be "" if dags are at repo root     subPath: dags/ #"tests/dags" 예시는 쌍따옴표 있는데, 쌍따옴표 넣으면 에러남     sshKeySecret: airflow-ssh-git-secret  # 위에서 만들었던 secret     wait: 10

---

kubectl get secret

gitlab에 등록한 private key를 secret에 넣는 작업이에요.

git 인증서를 kubernetes secret에 저장하고, values.yaml에서 호출

$ kubectl create secret generic \     airflow-ssh-git-secret \ #     --from-file=gitSshKey=/home/tedkim/gitlab_key/id_ed25519 \     -n airflow-test $ k get secret airflow-ssh-git-secret -n airflow-test NAME                     TYPE     DATA   AGE airflow-ssh-git-secret   Opaque   1      8d







---

HELM : values.yaml

helm을 이용한 설치  진행함 관리하기 편하고, 직관적임

helm 명령어

helm upgrade --install airflow apache-airflow/airflow -n airflow-webinar -f values.yaml --debug

---

최종 helm values.yaml

defaultAirflowRepository: priavate.repo/library/apache/airflow  (...) executor: "KubernetesExecutor" #LocalExecutor (...) env:   - name: "AIRFLOW__KUBERNETES__WORKER_CONTAINER_REPOSITORY"     value: "private.repo/library/apache/airflow"   - name: "AIRFLOW__KUBERNETES__WORKER_CONATINER_TAG"     value: "2.1.4"   - name: "AIRFLOW__KUBERNETES__RUN_AS_USER"     value: "50000"   - name: "AIRFLOW__KUBERNETES__DAGS_IN_IMAGE"     value: "True"   - name: "AIRFLOW__CORE__REMOTE_LOGGING"     value: True   - name: "AIRFLOW__CORE__REMOTE_LOG_CONN_ID"     value: "MyS3Conn"   - name: "AIRFLOW__CORE__REMOTE_BASE_LOG_FOLDER"     value:  "s3://airflow-logs/temp" (...) # Git sync dags:   (...)   gitSync:     enabled: true #false     repo: ssh://git@1**.**.1**.**/tedkim/airflow-dags.git     branch: main      rev: HEAD     depth: 1     # the number of consecutive failures allowed before aborting     maxFailures: 0     # subpath within the repo where dags are located     # should be "" if dags are at repo root     subPath: dags/ #"tests/dags" 예시는 쌍따옴표 있는데, 쌍따옴표 넣으면 에러남     sshKeySecret: airflow-ssh-git-secret  # 위에서 만들었던 secret     wait: 10
